赛默飞超低温冰箱TSX700-86CA产品参数
一、总体概述

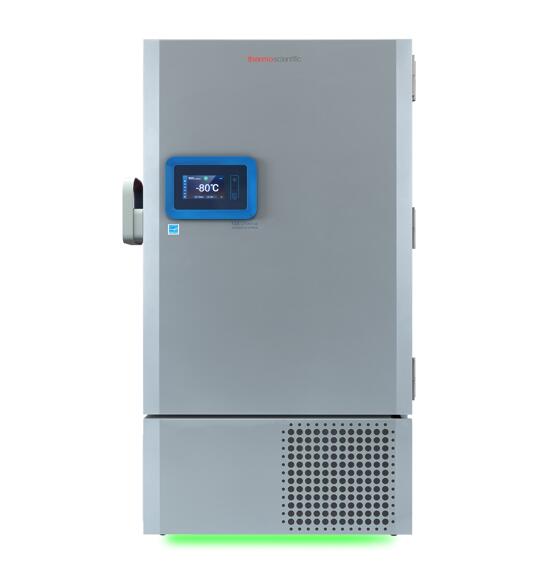

赛默飞超低温冰箱TSX700-86CA隶属Thermo Scientific TSX系列，是一款大容量立式超低温冷冻储存设备。该型号总有效容积约728升（25.7立方英尺），可容纳约700个标准2英寸冻存盒。设备采用V-Drive变频压缩技术、双级级联制冷系统与高效真空绝热结构，专为–40 ℃至–86 ℃超低温环境下的样本长期保存设计，广泛用于科研机构、医药研发、临床实验室及生物样本库。
相较传统定速压缩超低温设备，TSX700-86CA在温度稳定性、能耗控制和噪音抑制方面实现了显著提升。其微处理器智能控制系统能自动调节压缩机转速以应对热负荷变化，使运行更加高效、持久、节能，充分体现了赛默飞在实验室冷链技术领域的领先水准。
二、主要技术参数
| 项目类别 | 技术指标与参数 |
|---|---|
| 产品型号 | TSX700-86CA |
| 产品系列 | Thermo Scientific TSX 系列超低温冰箱 |
| 设备类型 | 立式单门结构 |
| 有效容积 | 728 升（约25.7 立方英尺） |
| 储存能力 | 700 个标准 2 英寸冻存盒（或28 个冻存架） |
| 外部尺寸（宽×深×高） | 960 mm × 940 mm × 1981 mm |
| 内部尺寸（宽×深×高） | 860 mm × 719 mm × 1300 mm |
| 净重 / 毛重 | 约 330 kg / 360 kg |
| 制冷系统类型 | 双级级联压缩系统（Cascade System） |
| 压缩机控制方式 | V-Drive 变频控制压缩机 |
| 制冷剂类型 | 环保碳氢混合制冷剂 R170 + R290（ODP=0，GWP<5） |
| 温度设定范围 | –40 ℃ ～ –86 ℃ 可调 |
| 标准运行温度 | –80 ℃ |
| 温度均匀性 | ±5 ℃（满载条件下） |
| 温度稳定性 | ±0.2 ℃（稳态） |
| 温度恢复时间 | 开门1分钟后约25分钟恢复至设定点 |
| 环境适用温度 | 10 ℃ ～ 32 ℃ |
| 湿度适用范围 | 20% ～ 80%（无冷凝） |
| 电源要求 | AC 220 V ±10%，50 / 60 Hz |
| 额定功率 | 约 1.3 kW |
| 平均能耗 | 约 7.0 ～ 8.5 kWh / 天（–80 ℃设定点） |
| 运行噪音 | ≤ 46 dB（稳态） |
| 绝热结构 | VIP 真空绝热板 + 高密度聚氨酯泡沫双层结构 |
| 箱体外壳材料 | 冷轧钢板静电喷塑涂层，防指纹防腐蚀 |
| 内胆材料 | 304 不锈钢抛光内壁 |
| 门体结构 | 单层外门 + 五层独立内门（保温隔断） |
| 门封条材料 | 高弹性 EPDM 磁性密封圈 |
| 搁架层数 | 标配 5 层（高度可调） |
| 脚轮设计 | 前置万向脚轮 + 后固定支脚，带机械锁止装置 |
| 控制系统 | 微处理器智能控制系统，带 PID 调节算法 |
| 显示界面 | 5 英寸彩色液晶触控屏 |
| 报警系统 | 高/低温报警、门未关报警、电源异常报警、传感器故障报警 |
| 数据记录功能 | 支持 10 年温度与报警事件记录，USB 数据导出 |
| 通讯接口 | USB、RS-485、4–20 mA 模拟输出、干接点报警端口 |
| 除霜方式 | 自动除霜 / 手动除霜双模式 |
| 备用制冷接口 | 支持液氮 (LN₂) / 二氧化碳 (CO₂) 备用制冷系统接口 |
| 安全锁定机制 | 机械钥匙锁 + 挂锁孔 + 可选电子访问控制 |
| 认证标准 | ENERGY STAR 节能认证、CE / UL / CSA 安全标准 |
| 平均寿命 | ≥ 100,000 小时连续运行设计寿命 |
| 保修期 | 压缩机保修 12 年，整机保修 5 年 |
三、制冷与温控性能
1. 双级级联压缩系统
TSX700-86CA的制冷核心采用双级级联压缩方案，通过高低温回路组合实现深冷效果。一级使用R290制冷剂，负责初步降温；二级使用R170+R290混合制冷剂实现深度制冷。中间换热器高效传导热量，使压缩机负荷降低、能效提升。
其优势在于：
保证在–86 ℃环境下长期稳定运行；
压缩机寿命延长、系统可靠性提升；
降温速度快，从室温至–80 ℃约需5小时。
2. V-Drive变频控制技术
该技术通过实时检测热负荷、门开频率与环境温度，自动调整压缩机转速。当箱体处于稳态运行时自动进入低速节能模式；在开门或高负荷状态下则迅速提升功率，实现温度快速恢复。
优点包括：
节电30%以上；
降低噪音与机械磨损；
改善温度波动，延长压缩机寿命。
3. PID智能温控算法
内置多点温度探头（顶部、中部、底部）实时采集数据，微处理器通过PID算法进行动态平衡调节，使温差控制在±5 ℃以内，稳定度达±0.2 ℃。即使频繁开门，温度也能快速恢复。
4. 温度均匀性与恢复速度
冷气循环系统采用强制气流设计，冷气均匀分布至各层架位，避免“冷点”和“热区”。开门后25分钟即可恢复至设定温度。
四、结构与材料配置
1. 高强度外壳与内胆
外部采用冷轧钢板+静电喷涂工艺，防腐蚀、抗冲击；
内部304不锈钢内胆，光滑易清洁，不积霜、不藏污。
2. 真空绝热板 (VIP)
箱体壁厚内嵌真空绝热板（VIP）与聚氨酯泡沫双重保温层，导热系数仅为普通泡沫的五分之一，热损耗降低约25%，从而提升节能性能。
3. 门体设计
单层外门配五层独立内门，每层门均带密封圈，减少开门热交换损失。外门配有高弹性EPDM磁性密封条，耐老化、不变形。
4. 搁架与托架系统
内部共5层可调搁架，可根据冻存架高度灵活调整。托架承重高达50 kg / 层，满足大容量样本存储需求。
5. 移动与固定
底部配置工业级万向脚轮与后置固定脚，便于设备移动、校正与稳固。
五、控制系统与操作界面
1. 智能控制器
配备高性能微处理器，实时监控温度、压缩机状态、风机运行、电源电压等参数。系统具备数据自校准与自诊断功能，可在故障发生前发出警告。
2. 液晶触控屏
尺寸：5英寸全彩显示屏；
显示内容：温度曲线、设定值、运行模式、报警信息、能耗状态；
操作方式：触控式人机界面（中英文切换）。
3. 用户权限管理
设有三级访问权限：管理员、操作员、观察员。不同级别权限对应不同操作范围，防止误操作。
4. 数据记录与导出
设备可自动保存长达10年以上的温度与事件日志。数据可通过USB接口导出或通过RS-485连接实验室监控系统（LIMS）实现远程管理。
5. 通信与报警接口
支持多种外接通讯方式：
RS-485接口（MODBUS协议）；
干接点信号输出，可连接外部警报系统；
4–20 mA 模拟输出，可接入楼宇管理系统；
可选无线远程报警模块。
六、安全与报警系统
1. 多级报警机制
设备具备以下报警类型：
高温 / 低温报警；
门未关报警；
传感器故障报警；
电源异常报警；
系统过热或冷凝器堵塞报警。
报警形式为声光提示+屏幕弹窗提示+远程信号输出。
2. 电源保护
配备过流、过压、过热保护机制，断电后自动延时启动，防止压缩机损坏。
3. 独立电池备份
内置独立电池，断电后可维持72小时的报警与数据记录功能。
4. 门锁与访问安全
门体设机械钥匙锁与挂锁孔，防止未经授权的访问；同时支持电子门禁系统扩展。
5. 备用制冷接口
设备预留液氮（LN₂）或二氧化碳（CO₂）备用接口，可在断电或故障时维持低温。
七、节能性能与环保特征
变频压缩技术节能控制：根据负载自动调整功率，节能达30%。
高效散热系统：采用微通道冷凝器与大风量静音风机，提高换热效率。
环保制冷剂：碳氢类R170 / R290无氟配方，零臭氧消耗，低碳环保。
节能模式逻辑：长时间无操作自动降低运行频率，减少能耗与噪音。
节能数据表现：典型能耗6.8~8.5 kWh/天，较传统机型降低35%。
八、噪音与运行环境
噪音控制：运行时噪音低于46 dB，可在科研办公区内使用。
散热要求：后部留出20 cm通风空间，避免热堆积。
环境适配性：即使在32 ℃高温环境下仍能稳定维持–80 ℃设定点。
结构减震设计：压缩机悬挂式安装+风机平衡校准，减少振动影响。
九、维护与保养参数
冷凝器维护周期：每3个月清洁一次，保持通风良好；
门封条检查周期：每月检查是否有霜层或老化；
温度传感器校准周期：建议每6个月进行一次校准；
系统检修周期：每年由专业人员进行全面检测；
除霜周期：根据湿度与开门频率，一般每6个月进行一次人工除霜。
十、性能总结
温控精度高：温度波动±0.2 ℃，样本保存稳定；
节能效率高：变频技术与VIP绝热板组合设计，能耗降低30%；
结构强度高：全钢结构与不锈钢内胆确保耐久与抗腐蚀性；
操作智能化：触控界面、人机交互清晰、数据管理便捷；
运行可靠性强：平均无故障运行时间超过80,000小时；
安全防护完善：多级报警、断电保护、门禁系统确保样本安全；
环保设计领先：碳氢制冷剂、低GWP、零臭氧排放。
十一、适用领域
生物样本库：用于血清、组织、细胞、DNA、RNA长期保存；
医院与临床研究：储存临床试验样品、疫苗及药物制剂；
制药与生物工程企业：用于新药研发、稳定性研究及留样管理；
高校与科研机构：保存实验样本与科研数据材料；
疾病控制中心及检验机构：保存病原样本与参考物质。
