一、设备概述

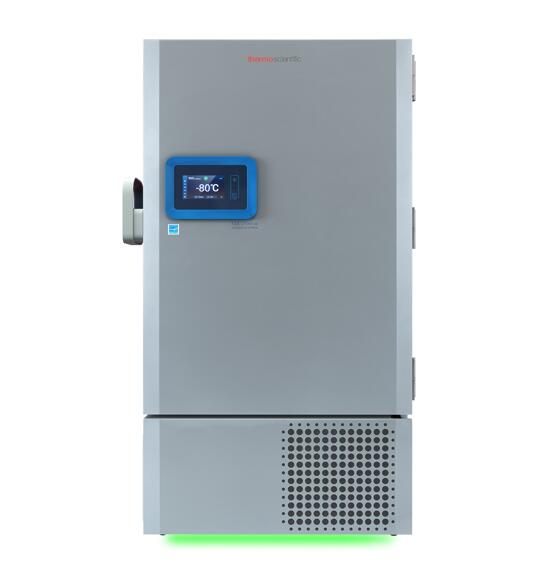

赛默飞超低温冰箱TSX700-86CA是Thermo Scientific TSX系列中容量较大的立式超低温存储设备，设计容量约为700升（24.6立方英尺），适合生物样本、细胞、疫苗、血浆、DNA/RNA提取物以及药物制剂等长期保存。设备的核心特征包括V-Drive变频压缩系统、双级级联制冷结构、高精度温控系统与智能节能运行逻辑，能够在–40 ℃至–86 ℃范围内稳定维持超低温环境。

TSX700-86CA通过变速压缩与智能负载控制技术实现温度恒定、能耗降低及噪音优化，确保在高性能与低成本运行之间取得平衡。其设计符合国际生物样本保存标准，并通过节能认证，可在实验室连续运行多年保持稳定性能。

二、安装与环境要求

1. 安装位置

设备应放置在通风良好、温度稳定、湿度较低的室内环境中。避免阳光直射、远离暖气、加热炉、烘箱等热源。
推荐环境温度为10 ℃至32 ℃之间，理想温度为20 ℃左右。若环境温度过高，会导致压缩机频繁运行，增加能耗。

2. 空间要求

设备外部尺寸约为宽864 mm × 深940 mm × 高1981 mm。应确保背部与墙壁之间留有20 cm以上间距，侧面与顶部留10 cm以上散热空间。前方需保留足够操作空间便于开门和维护。

3. 电源要求

设备电压为AC 220V ±10%，频率50/60Hz，电流容量不低于16A。需使用独立插座，不得与其他高功率设备共用电源。配备稳压装置能进一步提高电源稳定性。

4. 地面与水平调整

冰箱应放置在坚固、平整的地面上，底部自带脚轮与支脚，可调节高度。保持设备水平有助于制冷系统平衡运行与门封严密。

三、操作面板与控制系统

TSX700-86CA配备5英寸液晶触控屏，界面直观、响应灵敏。操作系统采用微处理器智能控制算法，可实时监控温度、运行状态和报警信息。

主要功能界面包括：

• 温度显示：实时显示设定温度与当前温度。

• 运行状态：显示压缩机转速、风机状态、节能模式信息。

• 报警提示：列出报警类型与时间记录。

• 数据导出：USB接口支持温度与事件日志下载。

• 参数设置：通过密码保护的管理员界面可修改设定温度、报警限值、语言等。

四、温度设定与调节

1. 温度范围

TSX700-86CA温度范围为–40 ℃至–86 ℃，用户可根据样本需求自行设定。标准设定温度为–80 ℃。

2. 设定步骤

1. 在触控屏主界面选择“参数设置”；

2. 输入管理员密码进入温度设置菜单；

3. 调整设定温度（上下箭头操作），如需节能运行可设为–70 ℃；

4. 确认保存后系统自动执行。

3. 温度稳定性

系统内置多点温度传感器（上中下层），通过PID算法进行实时调整，使温度偏差维持在±0.2 ℃以内。开门或加载样品后，系统会自动加速压缩机转速，快速恢复至设定温度。

4. 温度恢复时间

在正常环境（约20 ℃）下开门一次，恢复到–80 ℃所需时间约为25分钟左右。

五、样本存放与取出

1. 存放原则

• 确保样本提前预冷至–20 ℃或以下，避免一次性放入大量热样品；

• 使用标准2英寸冻存盒或铝合金冻存架，排列整齐并留出气流通道；

• 样本摆放不宜超过设备有效空间的90%，以免影响空气循环。

2. 存取规范

• 操作前确认目标位置，快速取放，减少开门时间；

• 取样后立即关闭外门，确保密封良好；

• 建议每次开门时间不超过60秒。

3. 分区管理

设备内部设有5层可调托架，支持不同高度冻存架。建议根据样本类型分层存放，并在外部记录存放位置。

4. 样本访问频率建议

高频样本放在中层前部，低频样本放置于下层或后部。减少反复开关对温度均匀性的影响。

六、报警与安全系统

TSX700-86CA内置多级报警机制，用于确保样本安全。报警系统可通过声光提示和屏幕信息提醒用户，并自动保存报警记录。

1. 报警类型

• 高温报警：温度超过设定值+5 ℃时触发；

• 低温报警：温度低于设定值–10 ℃时触发；

• 门开报警：门开启超过1分钟未关闭即报警；

• 电源报警：断电或电压异常时触发；

• 传感器报警：温度探头异常自动切换备用通道。

2. 报警响应

系统自动记录报警时间与类型。断电后内置电池可维持72小时数据保存与报警提示。

3. 报警复位

故障排除后在操作界面选择“报警复位”即可清除提示。

七、节能与运行模式

1. 节能运行原理

V-Drive变频技术可根据负载调整压缩机运行频率。

• 在稳态阶段：自动降速，减少能耗；

• 样本进出时：压缩机提速，快速恢复温度；

• 无操作时：进入“低功耗模式”。

2. 节能效果

相比传统定速压缩机系统，TSX700-86CA节能效率可提升约30%。在–80 ℃设定点运行时，日均能耗仅约7 kWh。

3. 建议运行温度

对于多数样本，如细胞、血清或DNA样品，–70 ℃即可满足保存要求，且能进一步降低能耗。

八、维护与保养

1. 日常检查

• 每周检查门封条是否清洁、无裂痕；

• 确认门能紧密关闭，防止冷气泄漏；

• 检查屏幕运行是否正常，温度显示是否稳定。

2. 定期维护

• 每月：清理冷凝器表面灰尘（使用软刷或吸尘器）；

• 每半年：检查电源插头与线缆连接是否牢固；

• 每年：由专业人员检查压缩机与制冷系统运行状态。

3. 除霜操作

若内壁霜层厚度超过10 mm，应进行除霜：

1. 将样本临时转移至备用设备；

2. 关闭电源并打开门，待霜自然融化；

3. 擦干内部水迹，重新开机预冷。

4. 清洁建议

• 使用软布与中性清洁剂擦拭内外壁；

• 禁止使用酸性或含氯清洁剂；

• 保持通风口畅通，防止灰尘堆积。

九、安全使用注意事项

1. 禁止存放易燃、易爆、有腐蚀性或挥发性化学品；

2. 严禁用尖锐物刮除冰霜；

3. 开机前确认电源接地良好，防止漏电；

4. 长时间停机时清空样本并保持箱门微开以防霉变；

5. 当设备连续报警或温度异常时，立即断电并联系维修人员；

6. 搬运时保持垂直，倾斜角度不超过40°，以防制冷系统损坏。

十、运行管理与记录

1. 运行档案建立：
   建议为设备建立运行档案，包括温度设定、维护记录、报警日志、校准记录等。

2. 数据导出与备份：
   通过USB导出口导出运行数据，每月至少备份一次。

3. 温度校准：
   定期使用外部标准温度计校验内部温度传感器，确保读数准确。

4. 样本管理系统：
   配合实验室样本管理软件或LIMS系统，实现样本位置记录与追踪，避免混乱操作。

十一、停机与重新启动

1. 停机步骤：

• 关闭电源并拔掉插头；

• 清除内部样本与霜层；

• 用干布擦拭内壁并保持干燥；

• 将门轻微开启以防异味产生。

1. 重新启动：

• 确认内部干燥且电源正常；

• 接通电源，开机运行4–6小时后温度稳定，再放入样本。

十二、常见问题与处理

十三、运行效率优化建议

1. 合理安排取样时间，减少开门次数。

2. 将高频使用样本放置中层，低频样本放置底层。

3. 避免一次性放入大量未冷却样本。

4. 环境温度保持在20 ℃左右，提升制冷效率。

5. 定期清理散热系统，保持通风顺畅。
