一、概述

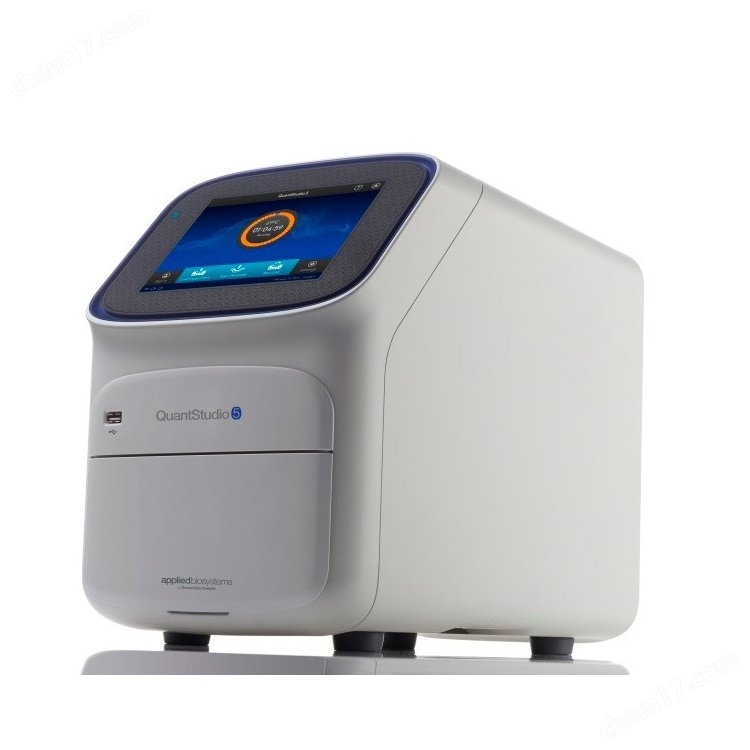

QuantStudio 5实时荧光定量PCR仪是赛默飞公司推出的智能化分子检测平台，具有高灵敏度、高通量与可视化分析的优势。其核心软件系统集成了强大的数据可视化模块，可在实验完成后将庞大的荧光信号数据转化为直观的图谱、表格与统计图形，帮助科研人员快速判断扩增质量、计算Ct值、评估扩增效率并进行差异分析。

数据可视化不仅仅是结果展示的手段，更是实验解释与科学结论的重要依据。QuantStudio 5的软件可通过实时曲线、标准曲线、熔解曲线、分型散点图、表达量柱状图及热图等多种形式将定量PCR结果结构化呈现，实现从信号采集到统计解读的全流程图形化分析。

二、数据可视化分析的基本原理

1. 荧光信号采集与转换

仪器在每个PCR循环的退火或延伸阶段采集荧光信号。系统通过CCD检测器记录每孔荧光强度值（Rn），计算与基线相比的增量（ΔRn），以反映扩增产物的积累量。

ΔRn=Rnn−RnbaselineΔRn = Rn_{n} - Rn_{baseline}ΔRn=Rnn−Rnbaseline

随着循环次数增加，ΔRn逐步上升并进入指数阶段。软件通过数学拟合将这些数据转化为曲线，从而实现定量分析。

2. 数据拟合与平滑处理

系统采用三阶多项式或指数模型对原始数据进行拟合，结合滤波算法（如Savitzky-Golay平滑法）消除背景噪声，确保曲线平滑、趋势明显。

3. 阈值与Ct计算

当扩增曲线跨越设定的阈值线时，对应循环数即为阈值循环数（Ct）。软件通过可视化标记自动识别该点并记录。

4. 图形化渲染机制

QuantStudio软件基于矢量图形引擎（Vector Graphics Engine）实时生成动态图谱，可进行缩放、分组、叠加与比较，为分析提供灵活视觉支持。

三、QuantStudio 5可视化图谱类型

1. 扩增曲线图（Amplification Plot）

展示荧光信号随循环次数的变化，是PCR定量的基础图形。

• 横轴：循环次数（Cycle）

• 纵轴：荧光信号（ΔRn）

• 曲线特征：S型结构，指数区与平台区明显分离。

扩增曲线可用于：

• 评估样品扩增特异性；

• 比较样品Ct值差异；

• 判断体系是否存在抑制效应。

2. 标准曲线图（Standard Curve）

通过已知浓度标准样绘制Ct值与对数浓度关系：

$$Ct=a\times \log (C)+b$$

理想条件下斜率为−3.32，对应扩增效率100%。

可视化特点：

• 线性回归线显示Ct与浓度关系；

• 图中R²表示拟合度，颜色区分不同浓度组；

• 支持自动计算未知样浓度并显示误差线。

3. 熔解曲线图（Melting Curve Plot）

用于SYBR Green体系特异性验证。

• 横轴：温度（°C）

• 纵轴：荧光变化率（−dF/dT）

单一尖峰说明特异扩增；多峰或肩峰提示非特异扩增或引物二聚体。
QuantStudio可生成高分辨率一阶或二阶导数图谱，帮助研究者准确识别Tm值。

4. 差异表达分析图（Relative Quantification Plot）

用于基因表达量对比，基于ΔΔCt法计算表达倍数。
图谱形式多为柱状图或折线图：

• 柱高代表相对表达量；

• 误差线反映重复间标准差；

• 可自动归一化至内参基因。

支持样品分组、颜色标记与统计显著性标注，常用于表达上调/下调可视化展示。

5. 基因分型散点图（Allelic Discrimination Plot）

用于SNP或突变位点分型。

• X轴：FAM通道信号；

• Y轴：VIC通道信号；

• 不同聚类点代表不同等位基因类型。

QuantStudio软件使用K均值聚类算法自动区分纯合型、杂合型及阴性组，并用不同颜色标记。

6. 多重检测热图（Heat Map）

适用于多靶标、多样品实验。

• 横轴：样品编号；

• 纵轴：靶标基因；

• 颜色深浅：代表Ct值或表达量。

热图帮助研究者快速识别表达模式与群体差异，适用于临床筛查、病原检测或转录组研究。

7. 残差分析图与误差分布图

系统可自动绘制Ct值拟合残差图，用于评估标准曲线回归误差。

• 残差应随机分布于零点附近；

• 若呈系统偏移，说明体系存在线性误差或阈值设置偏差。

四、数据可视化分析操作流程

步骤一：导入实验数据

1. 打开QuantStudio Design & Analysis软件；

2. 载入实验文件（.eds格式）；

3. 软件自动解析荧光信号并生成初步图谱。

步骤二：选择可视化模式

进入“Analysis View”界面，根据实验类型选择：

• Quantification：定量分析；

• Melt Curve：熔解分析；

• Genotyping：分型分析；

• Comparative Analysis：表达差异比较。

步骤三：图谱参数调整

1. 调整阈值与基线范围；

2. 设置图例、坐标比例与显示样式；

3. 选择显示单样品或分组数据。

步骤四：生成统计结果

软件自动计算：

• Ct值与扩增效率；

• R²与标准误差；

• ΔCt、ΔΔCt与倍数变化；

• 聚类结果与群体比例。

步骤五：图像导出

可将图谱导出为：

• PNG、JPEG（用于展示）；

• PDF（用于报告）；

• Excel（用于数据汇总）；

• HTML（用于网络共享）。

五、数据分析模型与算法支持

1. 基线自适应算法：自动检测曲线前期稳定区；

2. 动态阈值算法：根据信号强度调整阈值水平；

3. 多重荧光解混算法：校正通道间光谱重叠；

4. ΔΔCt统计模型：归一化并计算相对表达量；

5. 回归校正模型：优化标准曲线拟合精度；

6. K-means聚类模型：自动识别基因型群体。

这些算法保证图谱生成的科学性与可重复性。

六、可视化结果解读与应用

1. 扩增曲线解读

• S型曲线表示反应正常；

• 平滑曲线说明体系均一；

• 异常波动代表气泡、蒸发或仪器故障。

2. 标准曲线应用

• 用于计算未知样浓度；

• R²≥0.99为优，斜率−3.32±0.2；

• 曲线过平说明扩增效率偏低。

3. 熔解曲线解读

• 单峰：高特异性；

• 多峰：可能存在引物二聚体；

• 峰移：说明产物片段差异。

4. 分型散点图应用

• 聚类点清晰表示分型准确；

• 点云重叠需检查荧光染料串扰；

• 单孤立点代表操作误差或弱阳性样。

5. 热图分析

• 颜色分层明显表示表达差异显著；

• 同组样品颜色一致性反映实验稳定性。

七、可视化结果质量控制

八、数据可视化异常与修正

九、可视化分析的科学扩展应用

1. 病毒载量定量分析：通过标准曲线与扩增图确定样本中病毒拷贝数。

2. 基因表达谱研究：利用热图与柱状图可视化不同基因间表达模式。

3. 药物作用验证：比较不同处理组的表达倍数变化图。

4. 遗传多态性检测：通过分型图分析群体遗传差异。

5. 质量控制追踪：根据历史实验曲线变化评估仪器稳定性。

十、结果展示与报告规范

生成报告建议包括：

• 实验名称与日期；

• 仪器型号与软件版本；

• 扩增曲线、标准曲线、熔解曲线图；

• Ct值表与扩增效率；

• 相对表达量图；

• 分型散点图或热图；

• 结论与备注。

报告可导出为PDF格式，并附自动生成的统计摘要。

十一、数据可视化优化建议

1. 在实验前校准光学通道以减少光谱重叠；

2. 选择适当的采集阶段（退火或延伸）以提高信噪比；

3. 使用标准模板系列以保证曲线线性；

4. 统一基线与阈值设置以便跨实验比较；

5. 定期清理数据缓存与更新软件；

6. 输出图像前调整坐标比例与分辨率以适应出版要求。
